1、刀架結構再優化,剛性提升20%以上;
2、主軸夾持力再提升,滿足重切加工;
3、副軸側結構再加強,刀具壽命進一步提升;絲桿加粗至25mm;
4、X2,Z2軸快移速度由32→36m/s,效率更高;

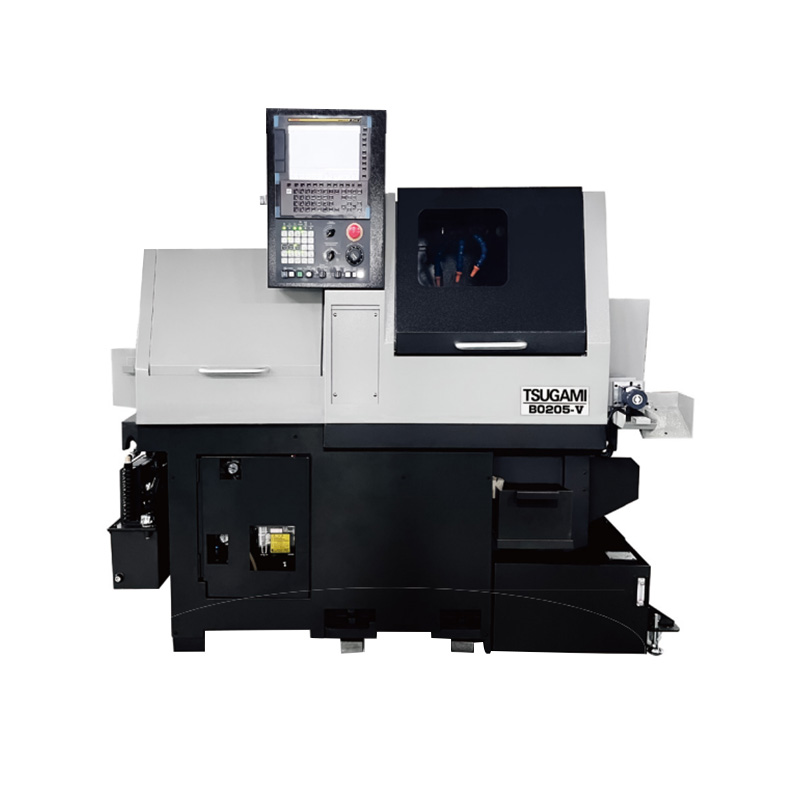

| 項 目 | B0125-Ⅴ | B0205-Ⅴ | |
| 加工能力·范圍 | 夾持棒材直徑 | φ3mm ～ φ12mm | φ3mm ～ φ20mm |
| 最大加工長度 | 無導套裝置※1：45mm???????????????? 旋轉導套裝置※1：80mm（135mm） 電導套裝置※1：170mm???????????????? 靜止導套裝置※1：210mm |
||
| 主軸通孔徑 | φ16mm | φ32.5mm | |
| 主軸最大鉆孔直徑 | φ7mm | φ10mm | |
| 主軸最大螺紋孔徑 | Ｍ6 | Ｍ10 | |
| 背軸最大鉆孔直徑 | φ8mm | ||
| 背軸最大螺紋孔徑 | Ｍ8 | ||
| 動力頭最大鉆孔直徑 | φ6mm(前刀臺※1/背面刀臺※1) | ||
| 動力頭最大螺紋孔徑 | M5(前刀臺※1/背面刀臺※1) | ||
| 機械能力 | 主軸轉速 | 200～12,000min-1(常用轉速:10,000min-1)※2 | 200～10,000min-1(常用轉速:8,000min-1)※2 |
| 背軸轉速 | 200～12,000min-1(常用轉速:8,000min-1)※2 | ||
| 導套轉速 | 旋轉導套裝置※1：200～8,000min-1(常用轉速：6,000min-1)※2電導套裝置※1：200～12,000min-1(常用轉速：8,000min-1)※2 | 旋轉導套裝置※1：200～8,000min-1(常用轉速：6,000min-1)※2電導套裝置※1：200～10,000min-1(常用轉速：8,000min-1)※2 | |
| 動力頭轉速 | 前刀臺※1：200～8,000min-1(常用轉速:7,000min-1)※2?? 背面刀臺※1：200～8,000min-1(常用轉速:6,400min-1)※2 |
||
| 總刀具數(標準) | 21支 | ||
| 刀具尺寸 | 12mm×12mm×85mm | ||
| 快移速度 | 36m/min(X2,Z2)???????? 32m/min(Y1,Z1)???????? 24m/min(X1) | ||
| 電機 | 主軸 | 2.2/3.7kW | |
| 背軸 | 2.2/3.7kW | ||
| 直線軸 | 0.5kW | ||
| 動力頭 | 1.0kW(前刀臺※1)????????? 0.75kW(背面刀臺※1) | ||
| 冷卻液泵 | 0.25kW | ||
| 潤滑油泵 | 3W | ||
| 電源·其他 | 機器重量 | 1,950kg | |
| 電源容量 | 6kVA | ||
| 空氣壓力 | 0.4MPa以上 | ||
| 空氣量 | 100NL/min | ||
| 冷卻液油箱容量 | 210L | ||

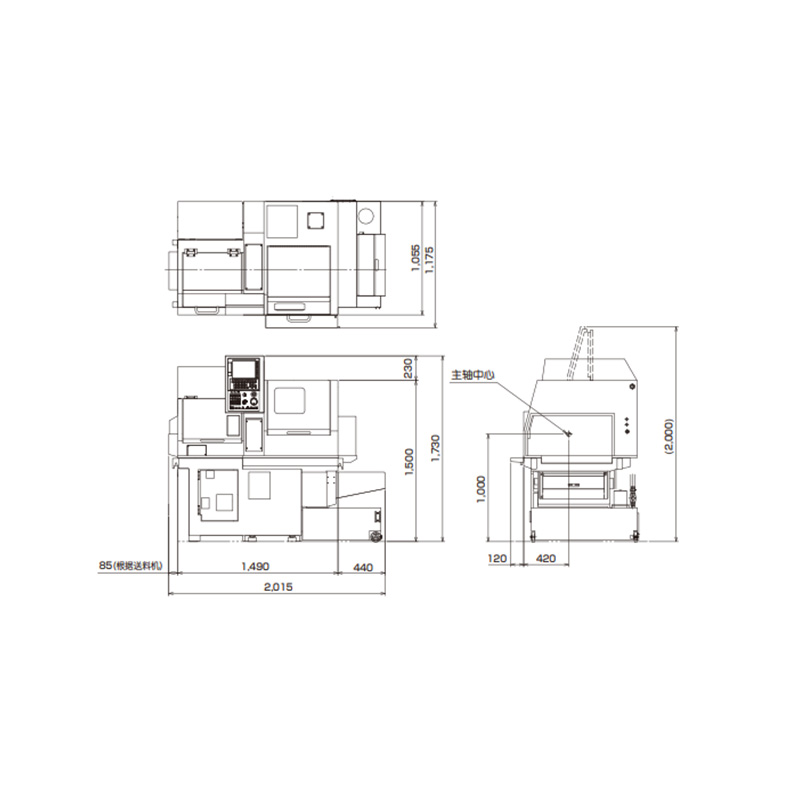

| 長*寬*高 | 2,015mm×1,175mm×1,730mm | ||
| 項 目 | B0125-Ⅴ/B0205-Ⅴ |
| 軸名稱軸 | X1, Z1, Y1,X2,Z2 |
| 最小設定單位 | 0.001mm (X軸為直徑) |
| 最大指令值 | ±8位 |
| 插補功能 | 直線/圓弧 |
| OVR進給 | 0～150 ％、10 ％段 |
| 延時功能 | G04??? 0～99999.999 |
| ABS/INC指令 | X, Z, Y: 絕對 U, W, V:增量 |
| 刀具偏置個數 | 主軸：64個 背軸：64個 |
| LCD/MDI | 10.4”彩色LCD |
| 表示語言 | 中文（日文/英文） |
| 程序存儲容量 | 2Mbyte（主·背軸合計） |
| 存儲程序數 | 1,000個（主·背軸合計） |
| 輔助功能 | 主軸：5位?????????????? 背軸：M3位 |
| 主軸功能 | S5位 |
| 刀具功能 | T4位 |
